Uložení generických typů do grafu

Je potřeba aby se generický typ choval jako obyčejný typ nebo třída kvůli dotazování. Přesto musí poskytovat navíc informace o hlavním typu a generických parametrech.

Využitý obsah ve vrcholu reprezentujícím generický typ

Vlastnosti:

• nic

Vztahy:

•  main_type (Třída)
• generic_parameter (Třída)

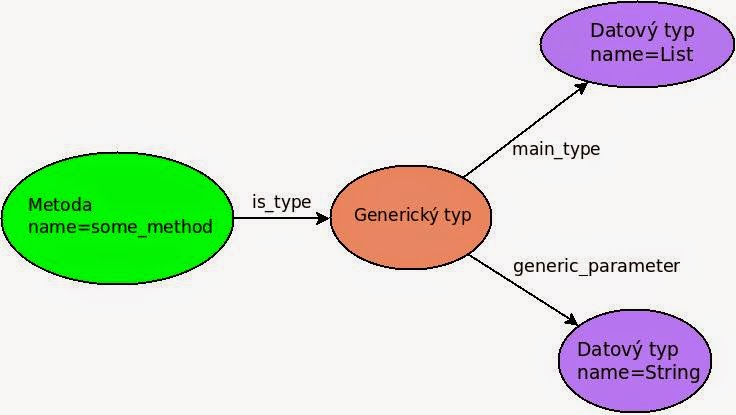

1. Příklad uložení následujícího kódu do grafu

1 2 3

public List<String> some_method(){ ... }

Graf tak obsahuje vrchol zastupující metodu se jménem some_method. Tato metoda má návratovou hodnotu List<String>, což je generický typ. Návratová hodnota je popsán vztahem is_type s uzlem "Generický typ", který je dále popsán vztahy main_type a generic_parameter.

2. Příklad uložení následujícího kódu do grafu

1 2 3

public class MapExample { Map<Object,String> mp; }

Na tomto příkladu je demonstrováno uložení v případě většího počtu generických parametrů. Jediný rozdíl je tak v tom, že uzel Generický typ má další vztah generic_parameter.
Pořadí generických parametrů nás v tomto případě příliš nezajímá, proto se tato informace neukládá.


3. Příklad uložení následujícího kódu do grafu

1 2 3

public List<List<String>> creazyMethod(){ ... }

V případě, že bude generickým parametrem opět generický typ, je potřeba mít možnost místo konkrétního typu navázat na vztah generic_parameter další uzel Generický typ.
